Expobar Brewtus Rotatiepomp ombouw kit
Artikelnummer: CUSTOM KITWilt u uw Expobar ombouwen naar een rotatiepomp? Dat kan, maar let op de pomp dient dan wel extern geplaatst te worden bijvoorbeeld in het keukenkastje, de ruimte in de machine is namelijk vrij beperkt. Dit betekent ook dat de machine alleen op de vaste wateraansluiting aangesloten kan worden en de interne tank buiten gebruik is.
- Verwijder de vibratiepomp incl overdrukventiel en primer
- Verwijder de teflonleiding met koppeling in het t-stuk

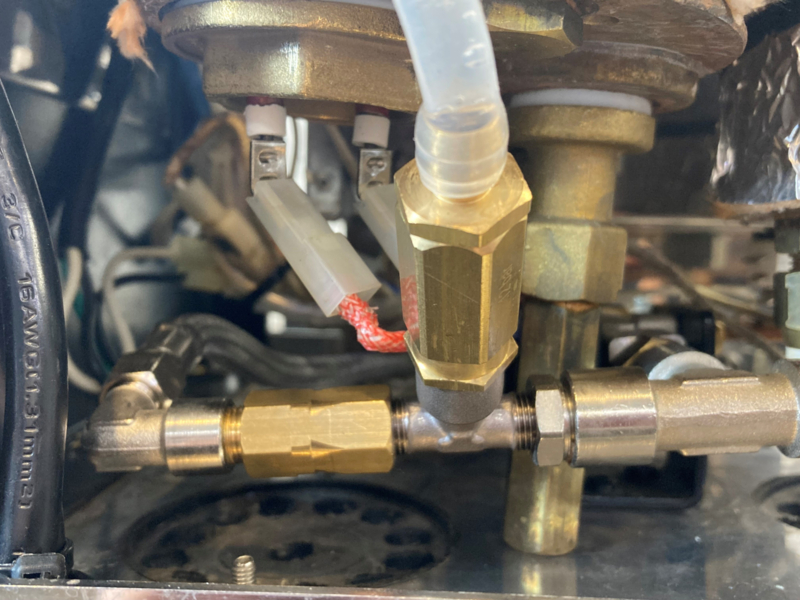

- Plaats Reductiedop 1/4M x 1/8F in het t-stuk
- Plaats Koppeling T 1x1/8F 2x 1/8M in de reductiedop
- Plaats overdrukventiel 12 bar in de T koppeling
- Plaat Non-retourklep 1/8 M x 1/8 F op de T koppeling
- Plaats Koppeling haaks 1/8F x 1/8M op het non retour ventiel
- Plaats Drukslang gewapend 1/8 F x 1/8 F 20 cm op de haakse koppeling
- Boor het gat in de bodenplaat naast het Solid State Relais uit naar 10mm

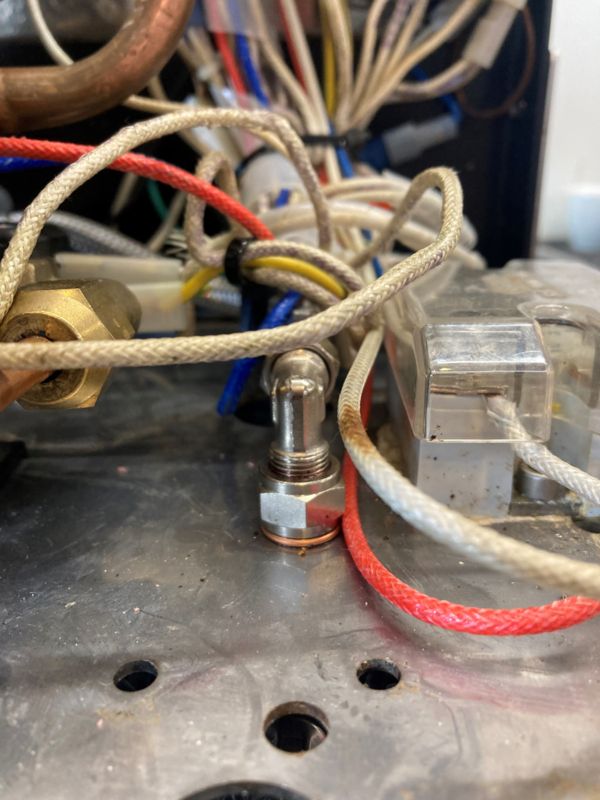

- Plaats in het gat Koppeling haaks 1/8F x 1/8M en Verbindingskoppeling 1/8 F x 1/8 M inc met koperen ring 1/8 in de bodemplaat
- Plaats Koppeling haaks 1/8M x 1/8M in de verbindinskoppeling en zet de gewapende drukslang hierop vast

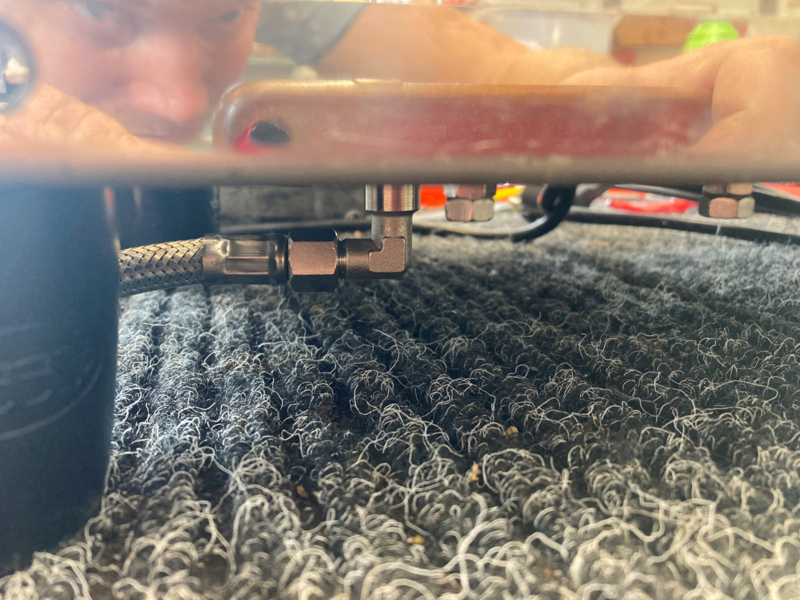

- Plaats vervolgens de drukslang gewapend 1/8 F x 1/8 F 160 cm aan de haakse koppeling aan de onderzijde van de machine
- Plaats de Rotatiepomp type "Procon 200 lt/h" op de Motor rotatiepomp RPM Standaard 150 watt mbh de meegeleverde klem
- Plaats verloopnippel 1/8 M x 3/8 M op de uitgaande zijde van de pomp en sluit hier de gewapende slang van 160cm op aan
- Plaats Verbindingsnippel 3/8 M op de ingaande zijde van de pomp. (hierop komt de slang vanaf de waterkraan of filter, deze slang wordt niet meegeleverd, bestel hiervoor een 3/8 slang die past bij uw situatie, zie slangen)
- Plaats slang 5x8 op het overdrukventiel 12 bar en sluit deze aan op de uitloop boven de lekbak. Wilt u dit combineren met de afvoer van het vacuumventiel met slangaansluiting, bestel dan een messing messing t- koppeling mee en extra slang 5x8mm
- Plaats een 3 aderige kabel tussen de machine en de motor van de pomp (bedrading niet meegeleverd, te verkrijgen bij bouwmarkt) Sluit de nul en de fase aan op de draden waar de vibratiepomp op zat. Verbindt de aardedraad met de behuizing van de machine
- Zet de waterdruk op de pomp en controleer op lekkage
- Zet de machine aan
- De pompdruk kan vervolgens afgesteld worden met de stelschoef op de pompkop (hou +/- 9 bar aan op de manometer)
